电动葫芦断火限位器作业原理详解

时间: 2023-09-18 19:33:08 |   作者: 手板葫芦

---

  断火限位器被大范围的应用于单轨电动葫芦、行车等升降设备中，信任咱们在日常作业中会常常遇到。正因如此，咱们该熟练掌握其作业原理，以快速、精确地处理相关毛病。下面本文将具体的介绍其作业原理。

  彼时，笔者还在水泥厂上班，一位搭档修理熟料发出电动葫芦，症状是葫芦不能上升。他通过一番排查，确定是断火限位器坏了，于是就将其替换。可是换好之后，试机发现：按上升按钮，葫芦正常上升；按下降按钮，葫芦依然上升。

  他很是不解，感叹到：“没有动操控回路呀，就换了个断火限位器，怎么会这样？究竟咋回事？”

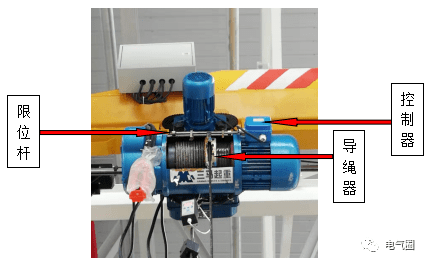

  吊钩上升时，钢丝绳上的导绳器向右运动，当其与限位杆上的右限位块（上升极限）相碰时，断火限位器动作，吊钩便立马中止上升。

  吊钩下降时，钢丝绳上的导绳器向左运动，当其与限位杆上的左限位块（下降极限)相碰时，断火限位器动作，吊钩便立马中止下降。

  1、断火限位器在作业过程中，正常动作时，是断掉电机主回路两相电源，第三相电源是没有断掉的。因此在检修时，这一点要特别注意！

  2、断火限位器按额定电流分，有3种标准：10、20、40A，尽管尺度和接线端子不相同，可是接线都是相同的。

  为什么断火限位器左面接线接的是上升线接的是下降线？包含前面所说到的断火限位器限位杆上的限位块，为什么左面是下降限位块，右侧是上升限位块？这是由断火限位器和葫芦钢丝绳上的导绳器一起决议的：

  吊钩上升时，钢丝绳上的导绳器向右运动，当其与限位杆上的右限位块相碰时，导绳器推分断火限位器。由于断火限位器左面是推分常闭触头，所以左面接的是上升线。

  吊钩下降时，钢丝绳上的导绳器向左运动，当其与限位杆上的左限位块相碰时，导绳器拉分断火限位器。由于断火限位器右边是拉分常闭触头，所以右侧接的是下降线。

  作业原理现已介绍完了，咱们再回到前面的小插曲。那么究竟是什么问题形成“按上升按钮，葫芦正常上升；按下降按钮，葫芦依然上升”此现状呢？

  之所以会呈现“按下降按钮，葫芦依然上升”此现状，是由于d线和e线接反了。这样的话，下降接触器作业时，电机电源相序就和上升接触器作业时的相序相同了，所以葫芦不会下降，只会上升。
